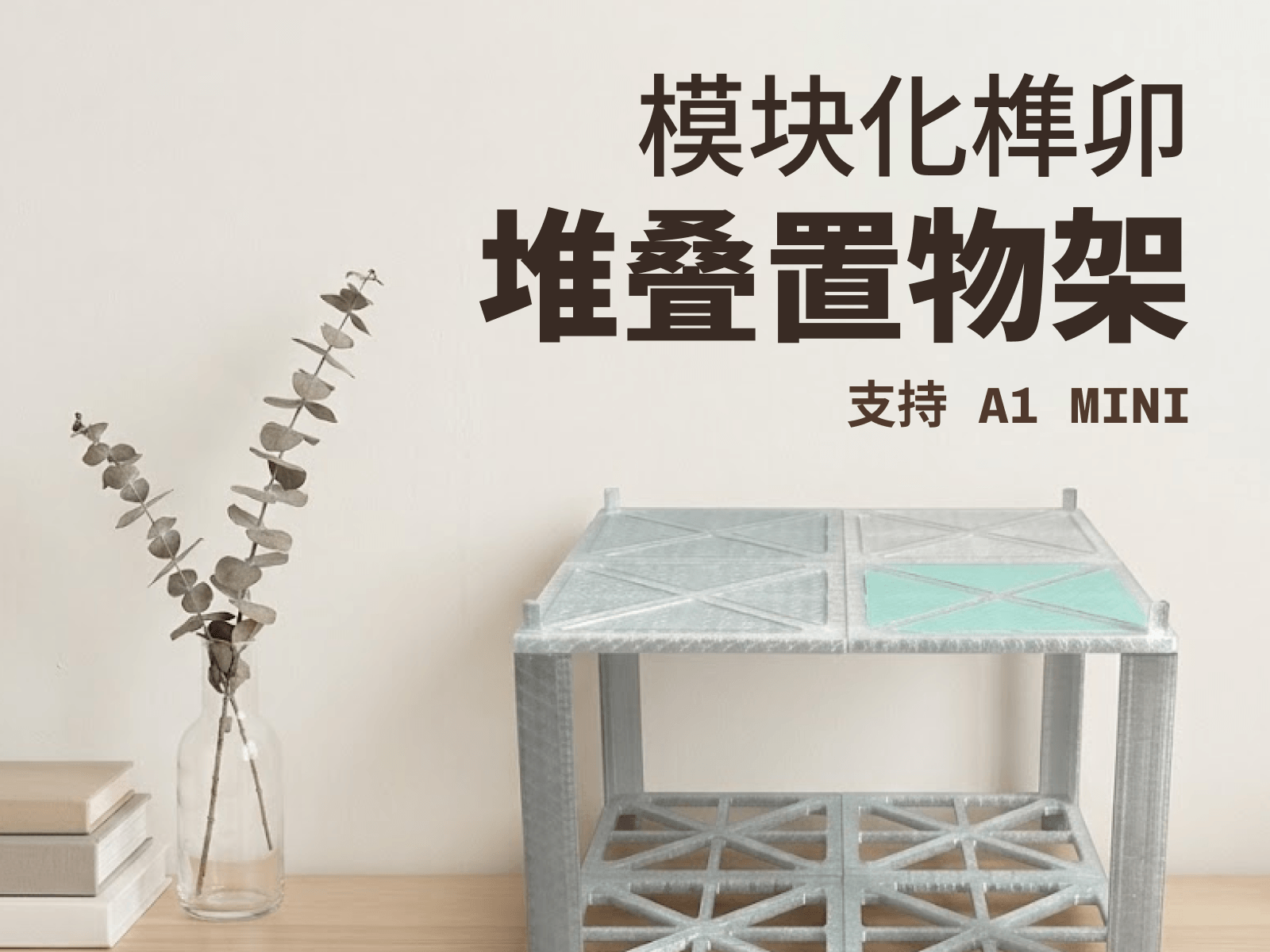

[3D打印模型]模块化榫卯堆叠置物架
模型地址：MW国际站、MW中国站
特点
- 全榫卯无螺丝设计
边缘预设精密咬合槽，通过 Plate C 的专用主体固定销栓实现机械互锁，横向拼接稳如一体，免工具快速拆装。 - 支持 A1 mini
单块架面主体仅 16cm × 16cm，4 件拼接即可扩展为 32cm × 32cm 大平层。 - 免支撑打印
所有销槽、立柱孔位及桁架倒角均针对 FDM 悬垂优化，整套模型无须任何支撑，省时省料。 - 米字桁架高承重
架面采用立体八向米字形加强桁架，实测轻松承重 5 卷标准耗材（5kg），无论是手办模型、打印机配件还是桌面杂物均可稳妥放置。 - 自由高度与垂直堆叠
标配支撑立柱 20cm。可直接在 WM 中自定义高度（推荐高度大于4cm），亦可配合立柱连接器进行双层、多层向上拼接扩展。 - PETG 专属公差调校
公差专门针对 PETG 收缩率与韧性进行反复微调，且对摆放面做了优化。
盘位说明
| 盘位 | 部件名称 | 核心件 | 说明 |
|---|
| Plate A | 架面主体 | 是 | 160×160mm 架面单元 |
| Plate B | 架面平整垫片 | 是 | 嵌平架面，可使架面平整 |
| Plate C | 架面主体固定栓 | 是 | 榫卯销栓单元，包含拼板锁紧销、定位销及中置锁 |
| Plate D | 支撑立柱 | 是 | 长度20cm，可多层堆叠 |
| Plate E | 垫脚与垫顶 | 是 | 底部防滑脚垫，顶层封口 |
| Plate F | 立柱连接器_标准 | 可选 | 延长支撑立柱的连接器，强调外观 |
| Plate G | 立柱连接器_强化 | 可选 | 延长支撑立柱的咬合包裹式连接器，强调稳固 |
预览
